德州創德75t/h CFB鍋爐煙氣脫硫系統設計方案
2020-03-01 11:50:44
0
本煙氣脫硫系統項目位于德州東路工業園區創德，項目占地1200萬臺，由1臺75t/h循環流化床鍋爐，通過煙囪排放煙氣；按國家環保要求，需要進行煙氣脫硫和脫銷，以保證鍋爐出口煙氣SO2達標排放，本工藝建議采用鈉鈣雙堿法脫硫工藝，本設計方案為1爐1塔的煙氣脫硫工程鈉鈣雙堿法技術方案。
二、德州創德75t/h CFB鍋爐煙氣脫硫設計資料
2.2.1 鍋爐配置的主要設備
創德鍋爐配置引風機：Q約為150000m3/h，P約為5076-4912Pa2.2.2 鍋爐參數（單臺爐）
額定蒸發量（B—MCR）： 75t/h額定蒸發壓力（表壓）： 5.29MPa
額定工況時耗煤量： t/h
排煙溫度: 暫按150℃-170℃
收到基含硫量 ≤1.5%
煙氣排放量 約為150000 m3/h
2.2.3 創德鍋爐燃料成份
| 項目名稱 | 代號 | 化驗結果 | 單位 |
| 分析基固定碳含量 | CfGD | 57.5 | % |
| 分析基全硫含量 | Sf | 1.5 | % |
| 分析基含氮量 | Nf | 0.68 | % |
| 分析基灰分含量 | Af | % | |
| 全水份 | Wo | % | |
| 固有水份 | Wf | % | |
| 分析基低位發熱量 | QfDW | 4864 | 卡／克 |
2.2.4 脫硫劑成份
創德吸收劑采用當?shù)厣a(chǎn)的生石灰粉。根據《建筑石灰試驗方法化學分析方法》（JC/T478.1-92 ）和《建筑石灰試驗方法物理試驗方法》（JC/T478.1-92）規定的檢驗方法，生石灰粉品質應滿足以下條件：
CaO純度 ≥85%
活性 t60≤4min
（注：t60表示石灰加水后升溫60℃所需時間，按DIN EN459-2標準執行）
粒徑 ≤2mm
2.2.5煙氣脫硫裝置（FGD）設計參數（根據經驗值）
| 項 目 | 單位 | 數據 |
| CO2 | Vol% | 6.9 |
| O2 | Vol% | 8.0 |
| N2 | Vol% | 74.5 |
| SO2 | Vol% | 0.003 |
| H2O | Vol% | 10.6 |
| FGD入口煙氣量 | m3/h | 150000 |
| FGD入口煙氣溫度 | ℃ | 150-170 |
| FGD入口SO2含量（計算值） | mg/m3 | 3000 |
| FGD出口SO2含量 | mg/Nm3 | <200 |
| FGD入口NOX含量（計算值） | mg/m3 | 350 |
| FGD出口NOX含量 | mg/Nm3 | <200 |
2.3 創德設計原則
（1）脫硫和脫銷系統能夠安全可靠運行。（2）具有足夠的脫硫效率，保證達標排放：德州鍋爐煙塵濃度<100 mg/Nm3,SO2 濃度<200mg/Nm3，脫硫效率≥85%，NOX濃度<200mg/Nm3.
（3）投資少、運行成本低。
（4）采用德州本地工廠的脫硫劑、脫銷劑來源可靠，副產品處置合理。
（5）降低脫硫系統對鍋爐的影響。
三、創德設計方案主要技術要求
- 本工程不考慮征地，利用原廠用地，不能嚴重影響生產。
- 采用成熟的脫硫工藝和脫銷工藝，要求技術安全可靠、經濟合理。
- 副產品的處理，不應產生二次污染。
- 定員：依設備控制水平定。
- SO2排放達到排放標準，執行《火電廠大氣污染物排放標準（GB13223—2003）》中第3時段燃煤鍋爐排放要求和地方環保部門要求：煙塵濃度<100 mg/m3,SO2 濃度<200mg/m3 ，并具有可滿足更高標準的調節裕量。
五、75t煙氣系統介紹
煙氣系統由煙道、煙氣插板門、煙道膨脹節、密封風機。加熱器等部分組成。整套脫硫系統煙氣阻力小于1000Pa，故不設置增壓風機。
煙道留有適當?shù)娜咏涌凇⒃囼?yàn)接口和人孔，并裝有旁路系統。當吸收塔系統停運、事故或維修時，入口插板和出口插板關閉，旁路插板全開，煙氣通過旁路煙道經煙囪排放。吸收液制備、再生系統

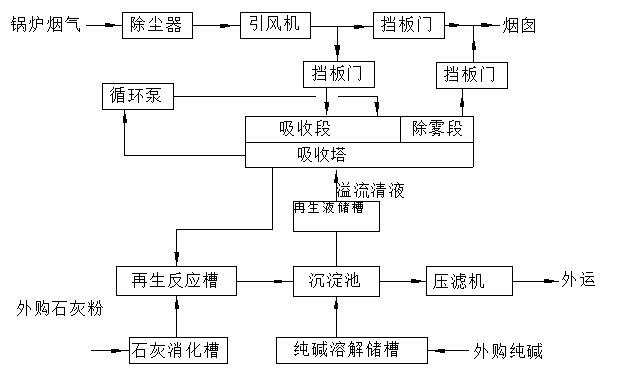

脫硫裝置創德啟動時用純堿作為啟動吸收劑，純堿溶液由儲罐用定量泵加入再生液儲槽中，由泵打入脫硫塔內進行脫硫，吸收二氧化硫后轉化為亞硫酸氫鈉，有吸收塔排出泵送至再生反應槽內，外購生石灰粉定量加入石灰消化池中進行消化和配漿，然后由石灰漿液泵連續補充至再生反應槽。在再生反應槽中，亞硫酸氫鈉與石灰反應生成亞硫酸鈣及亞硫酸鈉，將其混合液送入沉淀池進行分離，上清液進入再生液儲槽，由再生液泵打回吸收塔，創德沉淀的亞硫酸鈣由泵送至板框壓濾機進一步脫水得到固體亞硫酸鈣外運，運行過程中消耗的鈉離子由純堿投加泵加入到再生液儲槽。消化池為半地上鋼筋混凝土結構，數量1座。設有機械攪拌裝置，排液方式為通過石灰漿液泵排出，碳酸鈉溶解槽為碳鋼結構，數量1座，設有機械攪拌裝置，排液方式為通過堿液泵排出，再生反應槽為半地上鋼筋混凝土結構，并采用環氧樹脂防腐，數量1座。創德設有機械攪拌裝置，用亞硫酸鈣泵送至沉淀池，沉淀池為斜板沉淀池，并采用鱗片樹脂防腐，數量1座。再生液儲槽為半地上鋼筋混凝土結構，數量1座，由再生液泵定期排入吸收塔。
此外省略一萬字..
